蝶番加工機特徴

・本装置は、同時加工可能なルータ軸を3基搭載し、蝶番を加工する機械です。
・装置側には、タッチパネルコンピューターを高度に利用した、人にやさしい操作盤が設置されていますので、パートタイマーの作業者の方でも簡単に運用が可能です。
・ライン運用についての特別な研修やトレーニング期間を必要としません。
・2枚同時加工とします。
・加工データは、前ステーションで読み込んだQRコードで行います。
・ルータヘッドは大小の刃物をオフセットできる構造とします。
・総電気容量:13KW

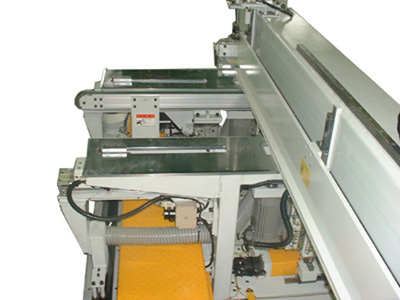

センターヒンジ加工機1

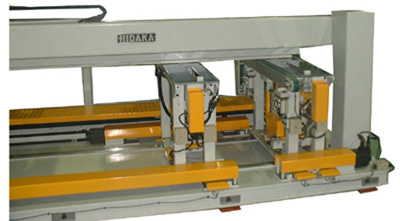

センターヒンジ加工機2

スペック
ワーク寸法 全幅(W) 250mm〜600mm × 2枚
厚み(T) 20mm〜30mm
全高(H) 1200mm〜2700mm
主軸 ルータ軸 2.2KW インバータ制御
MAX 16000rpm
3基
NC制御軸 X軸(横移動) 2.0KW 1台
Y軸(前後移動) 0.5KW 3台
Z軸(昇降) 0.5KW 3台
A軸(定規) 0.5KW 1台
